Роботизированные установки пожаротушения

Назначение изделия

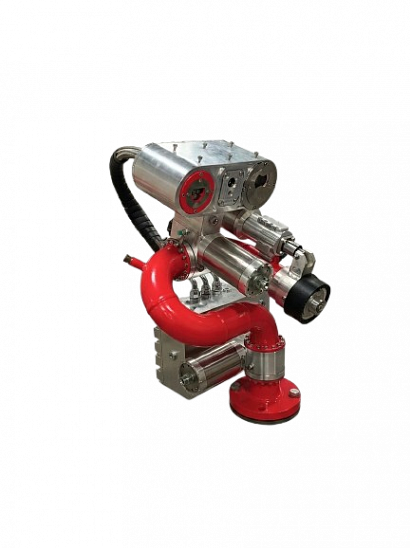

Лафетный ствол с модулем обнаружения и наведения «ЛСД-40Р-Ех» — это полностью автоматическая установка пожаротушения, способная без участия человека обнаружить возгорание на самой ранней стадии, навести ствол на очаг и выполнить его тушение. Изделие создано для защиты промышленных объектов, где присутствуют взрывоопасные газовые смеси, а условия эксплуатации относятся к категории экстремальных.

В отличие от традиционных систем, реагирующих на уже развившийся пожар, «ЛСД-40Р-Ех» непрерывно сканирует охраняемую зону и выявляет тепловые аномалии задолго до появления открытого пламени. Это даёт драгоценные секунды, которые на взрывоопасном объекте могут стоить жизней и миллиардных убытков.

Ключевое преимущество: изделие объединяет функции пожарного извещателя, системы видеоаналитики, автомата наведения и лафетного ствола в едином устройстве, что радикально упрощает проектирование и монтаж системы пожаротушения.

Область применения

Изделие предназначено для эксплуатации во взрывоопасных зонах классов 1 и 2, где возможно присутствие горючих газов и паров. Типовые объекты:

• резервуарные парки нефти и нефтепродуктов;
• сливоналивные эстакады;
• насосные и компрессорные станции;
• нефтехимические и газоперерабатывающие производства;
• склады легковоспламеняющихся жидкостей;
• окрасочные камеры;
• угольные шахты (при соответствии категории смеси).

Нормативная база

Изделие спроектировано с учётом требований следующих документов.

Пожарная безопасность:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
• СП 484.1311500.2020, СП 485.1311500.2020;
• ГОСТ Р 51115, ГОСТ Р 53251 (лафетные стволы);
• ГОСТ Р 53325 (технические средства пожарной автоматики).

Взрывозащита:

• ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
• ГОСТ 31610.0-2014 (IEC 60079-0), ГОСТ IEC 60079-1-2013.

Климатика и защита:

• ГОСТ 15150-69 (исполнения для различных климатических районов);
• ГОСТ 14254-2015 (IEC 60529) (степени защиты оболочек).

Маркировка

На корпус изделия нанесена следующая маркировка:

ЛСД-40Р-Ех / 1Ex db IIC T4 Gb / IP66 / УХЛ1 (−60…+60 °С)

Расшифровка маркировки:

Технические характеристики

Общие параметры

Характеристики обнаружения

Характеристики наведения

Интерфейсы

Система климатической защиты

Для обеспечения работы в диапазоне от −60 до +60 °C изделие оснащено автоматической системой термостатирования. При понижении температуры внутри корпуса ниже установленного порога включаются нагревательные элементы, поддерживающие работоспособность электроники и оптики. Система полностью автоматическая и не требует вмешательства оператора.

Обогреву подлежат:

• отсек управляющей электроники;
• оптические окна камер (для предотвращения обледенения);
• зона размещения приводов.

При экстремально низких температурах время выхода на рабочий режим составляет не более 15 минут.

Алгоритм работы

Непрерывный мониторинг

В дежурном режиме изделие выполняет автоматическое патрулирование охраняемой зоны. Ствол планомерно осматривает пространство, перемещаясь от точки к точке по заранее заданной траектории. В каждой точке производится моментальная оценка тепловой картины — по сути, изделие «ощупывает» пространство тепловым зрением, выискивая малейшие аномалии. Этот процесс идёт непрерывно, круглосуточно, без выходных и перерывов.

Интеллектуальное обнаружение

Когда в поле зрения появляется тепловая аномалия, изделие не поднимает тревогу немедленно. Вместо этого оно начинает «присматриваться»: действительно ли это пламя или просто нагретый предмет, солнечный блик, выхлоп двигателя? Система анализирует форму теплового пятна, его поведение от кадра к кадру, характер границ и то, что находится вокруг него. Открытый огонь ведёт себя иначе, чем горячая труба: пламя дышит, колеблется, меняет очертания, оно резко контрастирует с холодным фоном. Нагретое оборудование статично, его границы размыты, а вокруг обычно много других тёплых предметов.

Только убедившись, что наблюдаемый объект по совокупности признаков является именно горением, а не помехой, система принимает решение о пожаре. Такой подход практически исключает ложные срабатывания — главную проблему традиционных тепловых извещателей.

Точное наведение и тушение

Получив подтверждение пожара, изделие мгновенно вычисляет, куда именно нужно направить струю, и наводит ствол точно в центр очага. Дальше начинается самая важная фаза: ствол не просто бьёт в одну точку, а выполняет запрограммированное движение — описывает круги или иные фигуры вокруг очага, равномерно распределяя огнетушащее вещество по всей площади горения. Это принципиально важный момент: тушится не точка, а весь очаг целиком.

На протяжении всего процесса ведётся видеозапись с двух камер, включая несколько секунд до обнаружения. Эти кадры — бесценный материал для последующего расследования причин возгорания и анализа эффективности тушения.

Когда пламя сбито и тепловая сигнатура очага исчезает, изделие самостоятельно прекращает подачу огнетушащего вещества и возвращает ствол в исходное положение, готовое к следующему циклу патрулирования.

Преимущества перед классическими решениями

Мгновенная реакция вместо ожидания порога

Традиционная система пожаротушения ждёт, пока сработает тепловой или дымовой извещатель. К этому моменту огонь уже разгорелся, а дым поднялся под потолок. «ЛСД-40Р-Ех» не ждёт — он активно ищет пожар и находит его на стадии зарождения, когда ни дыма, ни открытого пламени ещё нет, а есть только локальный нагрев. Выигрыш во времени может измеряться десятками секунд, а на взрывоопасном объекте это разница между штатной ситуацией и катастрофой.

Одно устройство вместо четырёх

В классической схеме заказчик вынужден приобретать и интегрировать несколько независимых устройств: извещатели пламени, блок видеоаналитики, контроллер наведения и сам лафетный ствол. Каждое устройство требует отдельного монтажа, прокладки кабелей, настройки и согласования протоколов. «ЛСД-40Р-Ех» объединяет все эти функции в едином корпусе. Проектировщик получает готовое решение с одним интерфейсом и одной точкой ответственности.

Отсутствие ложных срабатываний

Массовые тепловые извещатели реагируют на превышение фиксированного температурного порога и не способны отличить настоящий пожар от нагретого оборудования, сварочных работ или солнечного блика. Каждое ложное срабатывание на взрывоопасном объекте — это не просто испуг оператора, а потенциально остановка производства и экономический ущерб. Многоступенчатая система проверки «ЛСД-40Р-Ех» снижает вероятность ложной тревоги до статистически незначимой величины.

Интеллектуальное тушение вместо «бей в одну точку»

Обычный лафетный ствол с дистанционным управлением направляется оператором вручную, и оператор физически не может отследить распространение пламени по площади и скорректировать траекторию струи так же быстро, как это делает автоматика. «ЛСД-40Р-Ех» не просто наводится на очаг, а выполняет оптимальную траекторию, охватывающую всю зону горения, и непрерывно корректирует её при изменении обстановки.

Полная видеофиксация событий

Классические системы в лучшем случае фиксируют факт срабатывания извещателя. «ЛСД-40Р-Ех» сохраняет видеозапись с момента, предшествовавшего возгоранию, и до завершения тушения. Это даёт полную картину происшествия: от причины возгорания до эффективности тушения. Для службы безопасности и страховой компании такой архив — объективное доказательство.

Работа в экстремальном климате

Большинство серийных лафетных стволов рассчитаны на работу в диапазоне от −20 до +40 °C. «ЛСД-40Р-Ех» сохраняет полную работоспособность при −60 °C благодаря встроенной системе автоматического обогрева. Это позволяет применять изделие на объектах в арктической зоне, в Сибири и на Дальнем Востоке без строительства дорогостоящих отапливаемых укрытий.

Удалённое управление и диагностика

Оператор может управлять изделием и видеть всё, что «видят» его камеры, с любого компьютера, планшета или телефона, подключённого к локальной сети*. Не нужно идти на объект, не нужно специального пульта — достаточно открыть приложение. Это не только удобно, но и безопасно: в случае аварии оператор не находится в опасной зоне.

* решение с управлением по локальной сети является дополнительным, и не заменяет основного рабочего места оператора.

Комплектность

• Лафетный ствол с модулем обнаружения и наведения «ЛСД-40Р-Ех» в сборе — 1 шт.
• Шкаф УСО во взрывозащищенном исполнении — 1 шт.
• Комплект монтажных кабелей — 1 компл.
• Комплект монтажных частей — 1 компл.
• Паспорт, руководство по эксплуатации;
• Комплект сертификационной и эксплуатационной документации.

Гарантии

• Гарантийный срок эксплуатации: 24 месяца со дня ввода, но не более 30 месяцев со дня отгрузки.
• Послегарантийное обслуживание по отдельному договору.

Сертификация

Изделие сертифицировано на соответствие:

• ТР ТС 012/2011 (взрывозащита);
• ЕАЭС 043/2017 (средства пожаротушения);
• ТР ТС 004/2011, ТР ТС 020/2011 (низковольтное оборудование, ЭМС).
