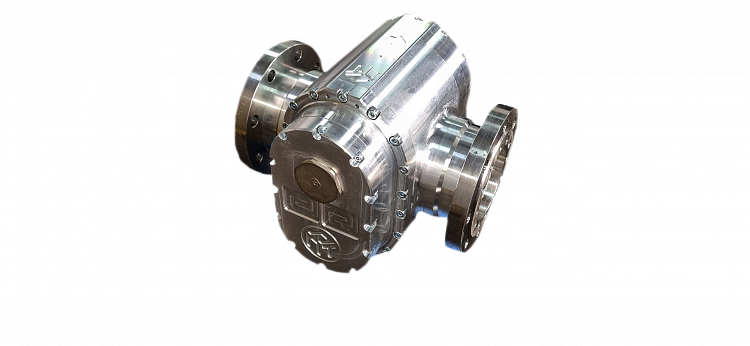

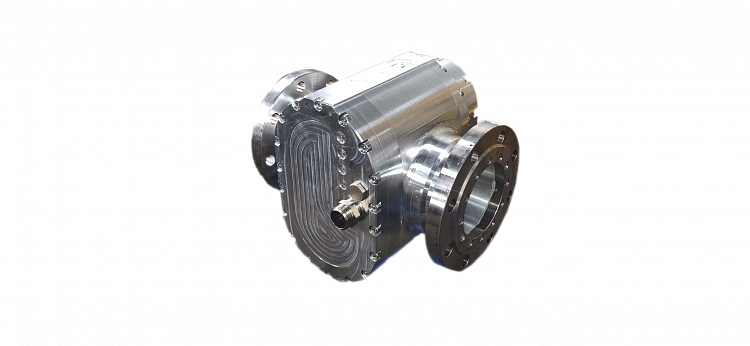

Турбинный осевой дозатор

Турбинный осевой дозатор
Название Цена
по запросу
  • Описание
  • Тех.характеристики
  • Документация

Турбодозатор M-TU предназначен для подачи ПО в автоматическом режиме из бака хранения в магистраль воды. Турбина, расположенная в дозаторе, вращается под напором воды. Энергия вращения передаётся на насос, который засасывает пенообразователь из бака и впрыскивает его в магистраль.

Турбинные дозаторы отличаются надёжностью, не зависят от источников энергии (работу насоса обеспечивает ток воды в системе). Широкий коридор настроек расхода ПО, уровень концентрации 1 или 3%.




Преимущества турбодозатора

  • надёжная конструкция (в основе водяная турбина);
  • простая схема подключения;
  • минимальные габариты;
  • не коррозионные материалы (бронза, нержавеющая сталь, титан);
  • установка на трубы диаметром от 3 до 12 дюймов;
  • минимальное обслуживание;
  • устойчивость к внешним воздействиям и химсоставу ПО;
  • длительный срок службы;
  • фланцевое присоединение к магистрали;
  • расход для 1% р-ра от 1000 до 36 000 л/мин;
  • расход для 3% р-ра от 1200 до 12500 л/мин;
  • рассчитан на давление в водной магистрали 5-10 бар (под заказ до 14 бар);
  • под заказ установка регулирующего клапана в канале пенной подачи;
  • минимальный вес 32 кг.

Стандарт

По заказу

Материал изготовления

Турбина и корпус- бронза

Турбина и корпус- титан

Турбина и корпус- бронза

Корпус- нержавеющая сталь турбина- титан

Насос- бронза

Насос- нержавеющая сталь

Обвязка- нержавеющая сталь

Обвязка- нержавеющая сталь

Давление конструкции

20 бар

Тестовое давление

30 бар

Диапазон давления воды

5-10 (5-14) бар

Входное давление пеноконцентрата на насосе

0,75 бар как минимум

Коэффициент дозирования

1 или 3 %

Обратный клапан на пене

Бронза

Любой материал на выбор.

Рекомендации по установки

Турбодозаторы могут быть установлены в любом положении.

На входе и выходе трубопроводов одинакового диаметра.

На входе должен быть прямой участок трубы 3хDN.

К длине прямого участка трубы на выходе

никаких требований нет.

Установка турбодозатора в системе обеспечивает простоту подачи ПО, снижает её стоимость и упрощает обслуживание и эксплуатацию.

Турбодозатор применяется в системах первого типа, с отдельным хранением ПО в баках под давлением. Используется наряду с эжекторными и балансирующими дозаторами. Считается самым надёжным и производительным, по сравнению с другими типами.



Производительность турбодозатора приведенана графике при входном давлении в 8 бар.
При входном давлении в 10 бар самый слабый из возможных потоков становиться больше на 10%-20%. В зависимости от размера турбины, он будет наибольшим для самых малых турбин.При входном давлении в 5 бар самый  сильный поток будет уменьшаться на 5-10%.

Правила подбора

Подбор турбодозатора M-TU осуществляется на основе спроектированной системы пожаротушения. Для точного выбора характеристик дозатора необходимо знать:

  • принципиальную схему монтажа пенной установки;
  • число направлений для защиты;
  • уровень расхода и напорное давление подачи готового состава;
  • свод данных по системе дозирования.

Подбор дозатора идёт по принципу максимального перекрытия требуемых расходов готового состава для контрольных направлений. Если одного M-TU недостаточно для полного обеспечения, необходимо устанавливать второй по параллельной схеме.

Так же необходимо учитывать % снижения давления и выбирать турбодозатор с насосом максимальной мощности для обеспечения заданных величин расхода рабочего раствора.

Расходы и дозирование

Стандартные диапазоны расходов и дозирования можно найти в этом разделе. Вся информация в следующей таблице применима к стандартным турбинным дозаторам. Для получения информации о различных вариантах и материалах, свяжитесь с нами. Габаритные размеры приведены в разделе Размеры.






  M-TU30 M-TU40 M-TU60 M-TU60 M-TU80 M-TU100 M-TU120
Диапазон расходов, л/мин 1000–1450 л/мин 1800–3000 л/мин 3000–6000 л/мин 5500–11000 л/мин 8000–15000 л/мин 15000–27000 л/мин 21000–36000 л/мин
1500–2300 л/мин 2300–3600 л/мин 4500–7500 л/мин
Рисунок 1 2 2 2 3 3 3
А, мм 462 522 662 673 868 1080 1080
В, мм 135 150 230 230 310 394 394
С, мм 215 250 400 400 540 683 683
D, мм 44,5 50,5 50,5 50,5 245 265 o
Е, мм 48,5 58 58 58 78 80 o
F, мм 33 45 45 45 30 37,5 o
G, мм 158,5 45 45 45 311,5 339,5 o
Н, мм 18 24 24 24 299 299 o
Вес, кг 32 48 88 85 210 302 o


Потери по давлению



Потери по давлению при дозировании 1 %



Потери по давлению при дозировании 3 %



 Для ознакомления с продукцией и условиями заказа оформите запрос

Все указанные диапазоны расходов доступны с различными фланцевыми присоединениями. В таблицах M.3.2 иM.3.3 указаны доступные Ду фланцев для подключения дозаторов при различных диапазонах потока.

Выбор турбинного дозатора с дозированием 1%
  Таблица M.4.2
Тип дозатора 1000
÷
1450
л/мин
1500
÷
2300
л/мин
1800
÷
3000
л/мин
2300
÷
3600
л/мин
4500
÷
7000
л/мин
5500
÷
11 000
л/мин
8000
÷
15 000
л/мин
15 000
÷
25 000
л/мин
20 000
÷
35 000
л/мин
M-TU 30
3 дюйма
Х Х
M-TU 40
4 дюйма
Х Х Х Х
M-TU 60
6 дюймов
Х Х Х Х Х Х
M-TU 80
8 дюймов
Х Х Х Х Х Х Х
M-TU 100
10 дюймов
Х Х Х Х Х Х Х Х Х
M-TU 120
12 дюймов
Х Х Х Х Х Х Х Х Х

Примечание: X = доступно

Выбор турбинного дозатора с дозированием 3%
  Таблица M.4.3
Тип дозатора 1200
÷
1400
л/мин
1800
÷
2400
л/мин
2000
÷
2800
л/мин
2800
÷
3400
л/мин
5000
÷
7000
л/мин
6 900
÷
10 500
л/мин
8 500
÷
12 500
л/мин
M-TU 30
3 дюйма
Х Х
M-TU 40
4 дюйма
Х Х Х Х
M-TU 60
6 дюймов
Х Х Х Х Х
M-TU 80
8 дюймов
Х Х Х Х Х Х
M-TU 100
10 дюймов
Х Х Х Х Х Х Х
M-TU 120
12 дюймов
Х Х Х Х Х Х Х
